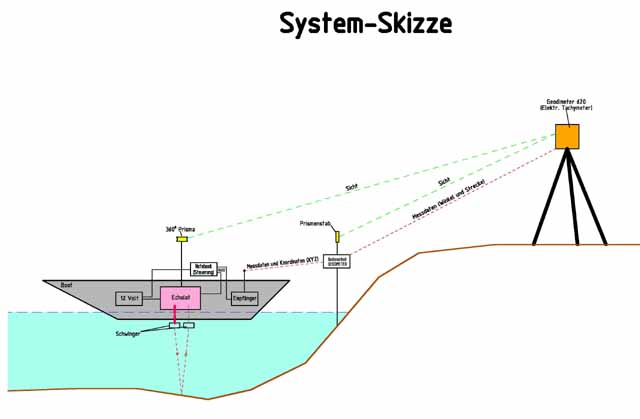

- Die geographischen Koordinaten werden durch das automatisch verfolgende Tachymeter erfasst.
- Ufer- und Flachwasserbereiche werden mit Hilfe eines Prismenstabs vermessen.
- Hochpräzise Echolotmessungen an Bord eines Wasserfahrzeugs ergänzen die Positionsbestimmungen in Tiefwasserbereichen. Durch Wahl der optimalen Messfrequenz wird der Gewässergrund und/oder die Sedimentmächtigkeit
kartiert.
- Die Software auf dem Notebook-Computer steuert den Messablauf und speichert Echolot- und Tachymeterdaten als geographische Koordinaten der Erdoberfläche oder/und des Gewässergrundes.
- Die Darstellung bzw. Weiterverarbeitung der Koordinaten erfolgt mit CAD-Programm. Die Weitergabe der Koordinaten an den Auftraggeber kann im CAD Format, im ASCII-Format oder im Format REB DA66 (Querprofildaten)
erfolgen.
... vielseitig einsetzbar
- Erfassung von Fluss-Querprofilen als Grundlage zur quantitativen Geschiebebilanzierung.
- Kartierung von Kiesteichen zur Restmengenabschätzung
- Kartierung des Grundes von Staubecken
- Quantitative Bestimmung von Sedimentmächtigkeiten in Staubecken
- Kartierung von Schifffahrtsrinnen in Wasserstraßen
- Hydrographische Vermessung jeder Art.
... modular aufgebaut aus:
- Tachymeter: Im Leistungsspektrum der GeoPlan GmbH. Geodimeter von Spectra Precision. Genauigkeit 1 mm bei
Einzelmessungen mit Prismenstab / 1 cm bei automatischer Verfolgung des Echolots. Funkübertragung der Koordinaten an das Notebook.
- GPS: Vermessungs-GPS des Fabrikats Leica. Genauigkeit vergleichbar mit Tachymeter-System. Vorteile bei großen Vermessungsflächen.
- Vermessungsecholot: Echograph von Dr. Fahrentholz, Kiel. Tiefengenauigkeit 1 cm. Mindesttiefe nur 10 cm durch Doppelschwingersystem. Messfrequenz 15 kHz und 200 kHz. Intelligente Elektronik
mit Störechounterdrückung und Digitalisierung. Papierschreiber zur Qualitätskontrolle. Datenausgang zum Notebook.
- Notebook: In wetter- und stoßgeschütztem Gehäuse. Steuert die Messung und speichert alle Lagekoordinaten.
- Messprogramm: Geo_Echo von Geophysik - Dr. Rauen. Alle Messungen eines Profils in einer Datei. Variable Anpassung an
verschiedene Einsatzzwecke. Datenoptimierung und -Filterung. Verschiedene Datenformate. Einfache und intuitive Benutzeroberfläche mit Online-Hilfe. Läuft unter Windows 95/98/NT/ME/2000
- Wasserfahrzeug:
Eigenes Kunststoff-Schalenboot mit Außenbordmotor. Elektroantrieb in ökologisch sensiblen Bereichen. Messausrüstung ist transportabel und mit minimalen Umrüstzeiten auf jedem anderen Wasserfahrzeug einsetzbar.
- Ergebnisdarstellung:
Lagedarstellung direkt in digitalisierte oder gescannte Lagepläne und Karten. Querprofil- und Längsschnittausgabe in wählbarer Schnittlage. Digitale Geländemodelle, daraus Höhenlinienpläne und 3D-Darstellungen (Gitternetz-Modell).
|
